Mạng LAN là gì? Kiến thức cơ bản về mạng LAN từ A–Z

Internet, máy tính, camera IP, đầu ghi hình, máy in và nhiều thiết bị thông minh đều có thể kết nối với nhau thông qua hệ thống mạng. Trong đó, mạng LAN là loại mạng rất phổ biến tại gia đình, văn phòng, cửa hàng, trường học và doanh nghiệp.

Đối với hệ thống camera giám sát, LAN còn đóng vai trò đặc biệt quan trọng. Camera IP và đầu ghi có thể truyền dữ liệu nội bộ qua mạng LAN ngay cả khi đường truyền Internet gặp sự cố.

Vậy mạng LAN là gì? Mạng LAN hoạt động như thế nào? LAN khác WiFi và Internet ra sao? Bài viết dưới đây sẽ giúp bạn hiểu rõ từ những kiến thức cơ bản đến cách ứng dụng LAN trong thực tế.

Mạng LAN là gì?

LAN là viết tắt của Local Area Network, nghĩa là mạng cục bộ.

Đây là hệ thống mạng dùng để kết nối nhiều thiết bị trong một phạm vi tương đối nhỏ, chẳng hạn:

• Nhà ở
• Cửa hàng
• Văn phòng
• Công ty
• Trường học
• Nhà xưởng
• Kho hàng
• Quán cà phê

Các thiết bị trong mạng LAN có thể bao gồm máy tính, laptop, camera IP, đầu ghi NVR, máy in mạng, NAS, Smart TV, Access Point và nhiều thiết bị IoT khác.

Ví dụ, một cửa hàng có 4 camera IP và một đầu ghi NVR. Tất cả camera được kết nối về switch, sau đó switch kết nối với đầu ghi và router.

Các thiết bị này nằm trong cùng một hệ thống mạng nội bộ. Đó chính là một mạng LAN.

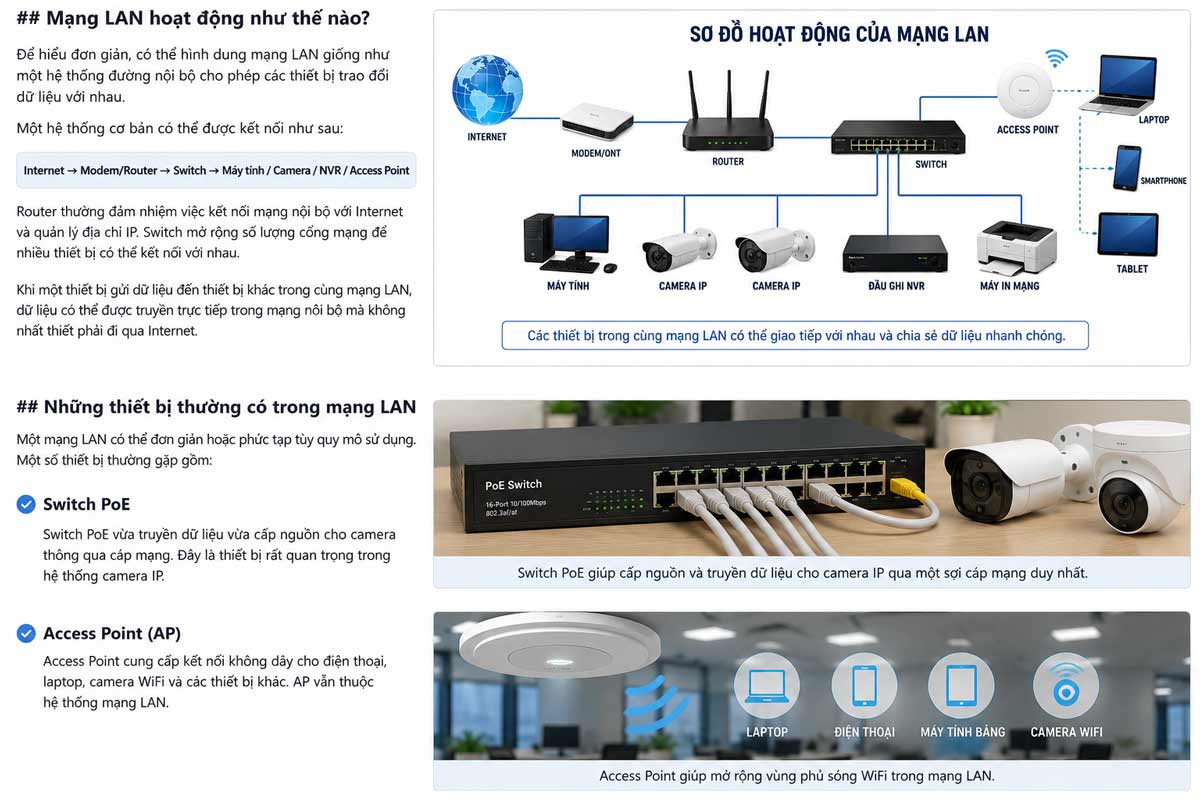

Mạng LAN hoạt động như thế nào?

Để hiểu đơn giản, có thể hình dung mạng LAN giống như một hệ thống đường nội bộ cho phép các thiết bị trao đổi dữ liệu với nhau.

Một hệ thống cơ bản có thể được kết nối như sau:

Internet → Modem/Router → Switch → Máy tính / Camera / NVR / Access Point

Router thường đảm nhiệm việc kết nối mạng nội bộ với Internet và quản lý địa chỉ IP. Switch mở rộng số lượng cổng mạng để nhiều thiết bị có thể kết nối với nhau.

Khi một thiết bị gửi dữ liệu đến thiết bị khác trong cùng mạng LAN, dữ liệu có thể được truyền trực tiếp trong mạng nội bộ mà không nhất thiết phải đi qua Internet.

Ví dụ:

Camera IP → Switch → Đầu ghi NVR

Luồng hình ảnh từ camera đến đầu ghi có thể hoạt động hoàn toàn trong mạng LAN.

Đây là lý do hệ thống camera IP vẫn có thể ghi hình nội bộ khi Internet bị mất, miễn là các thiết bị mạng cần thiết vẫn hoạt động bình thường.

Những thiết bị thường có trong mạng LAN

Một mạng LAN có thể đơn giản hoặc phức tạp tùy quy mô sử dụng. Một số thiết bị thường gặp gồm:

Router

Router có nhiệm vụ định tuyến dữ liệu giữa các mạng khác nhau. Trong gia đình và cửa hàng nhỏ, router thường đồng thời đảm nhiệm việc cấp địa chỉ IP tự động thông qua DHCP.

Ví dụ:

• Router: 192.168.1.1
• Camera 1: 192.168.1.101
• Camera 2: 192.168.1.102
• NVR: 192.168.1.200

Khi các thiết bị được cấu hình phù hợp, chúng có thể giao tiếp với nhau trong mạng nội bộ.

Switch

Switch là thiết bị giúp mở rộng số lượng cổng mạng LAN.

Ví dụ router chỉ có 4 cổng LAN nhưng hệ thống cần kết nối 10 camera và một đầu ghi. Khi đó có thể sử dụng switch để tăng số lượng thiết bị kết nối.

Trong hệ thống camera IP, switch PoE đặc biệt phổ biến vì vừa truyền dữ liệu vừa cấp nguồn cho camera thông qua cáp mạng.

Cáp mạng

Cáp mạng Ethernet được sử dụng để kết nối các thiết bị có dây.

Các loại thường gặp gồm:

• Cat5e
• Cat6
• Cat6A

Đầu kết nối phổ biến là RJ45.

Trong nhiều hệ thống mạng gia đình và camera hiện nay, Cat5e và Cat6 vẫn là những lựa chọn thông dụng.

Access Point

Access Point, thường viết tắt là AP, cung cấp kết nối không dây cho điện thoại, laptop, camera WiFi và các thiết bị khác.

AP vẫn thuộc hệ thống mạng LAN. Điểm khác biệt là thiết bị đầu cuối kết nối bằng sóng WiFi thay vì dây Ethernet.

Thiết bị đầu cuối

Đây là những thiết bị trực tiếp sử dụng mạng, chẳng hạn:

• Máy tính
• Laptop
• Camera IP
• Đầu ghi NVR
• Máy in
• Điện thoại
• Smart TV
• NAS
• Máy chấm công
• Thiết bị IoT

Địa chỉ IP trong mạng LAN là gì?

Mỗi thiết bị trong mạng TCP/IP thường cần một địa chỉ IP để giao tiếp.

Trong mạng gia đình và doanh nghiệp nhỏ, bạn thường gặp các dải địa chỉ IPv4 riêng như:

• 192.168.1.x
• 192.168.0.x
• 10.0.0.x

Ví dụ một hệ thống camera có thể cấu hình:

Nếu cấu hình subnet phù hợp, các thiết bị có thể giao tiếp trực tiếp với nhau trong mạng LAN.

Đối với kỹ thuật camera, hiểu về IP Address, Subnet Mask, Default Gateway và DNS là kiến thức rất quan trọng khi cài đặt camera IP và đầu ghi.

Mạng LAN có cần Internet không?

Không nhất thiết.

Đây là điểm rất dễ gây nhầm lẫn.

LAN và Internet là hai khái niệm khác nhau.

Mạng LAN dùng để các thiết bị trong phạm vi nội bộ giao tiếp với nhau. Internet giúp mạng nội bộ kết nối ra bên ngoài.

Ví dụ hệ thống gồm:

Camera → Switch → NVR

Ngay cả khi mất Internet, camera vẫn có thể truyền hình ảnh đến đầu ghi thông qua mạng LAN.

Tuy nhiên, nếu muốn xem camera từ điện thoại khi đang ở bên ngoài, hệ thống thường cần có kết nối Internet hoặc một phương thức kết nối từ xa phù hợp.

Có thể hiểu đơn giản:

LAN = mạng nội bộ

Internet = mạng kết nối ra bên ngoài

LAN có phải là WiFi không?

Không hoàn toàn.

LAN là khái niệm về mạng cục bộ, còn WiFi là một công nghệ kết nối không dây.

Một thiết bị có thể tham gia mạng LAN bằng:

Kết nối có dây:
Máy tính → Cáp mạng → Switch

hoặc:

Kết nối không dây:
Điện thoại → WiFi → Access Point/Router

Vì vậy, không nên hiểu LAN đơn giản là “cắm dây mạng”.

Trong thực tế, người dùng thường gọi cổng Ethernet RJ45 trên router là cổng LAN, nên khái niệm LAN và dây mạng đôi khi bị sử dụng thay thế cho nhau trong giao tiếp hằng ngày.

Cổng LAN là gì?

Cổng LAN thường là cổng Ethernet RJ45 trên router, switch, máy tính, đầu ghi hoặc các thiết bị mạng.

Cổng này được sử dụng để truyền dữ liệu qua cáp Ethernet.

Trên router gia đình, bạn có thể thấy:

WAN | LAN1 | LAN2 | LAN3 | LAN4

Trong đó:

• WAN thường dùng để kết nối router với mạng phía nhà cung cấp hoặc một mạng upstream.
• LAN dùng để kết nối các thiết bị thuộc mạng nội bộ.

Ví dụ:

Modem/ONT → cổng WAN Router → cổng LAN Router → Switch → Camera

Mạng LAN có tốc độ bao nhiêu?

Tốc độ phụ thuộc vào thiết bị, cáp mạng và chuẩn Ethernet đang sử dụng.

Một số tốc độ thường gặp:

Một điểm cần chú ý là tốc độ LAN không đồng nghĩa với tốc độ Internet.

Ví dụ, mạng LAN của bạn có thể đạt 1 Gbps nhưng gói Internet chỉ có tốc độ 300 Mbps. Khi truyền dữ liệu giữa hai máy tính trong cùng mạng LAN, tốc độ có thể cao hơn tốc độ truy cập Internet.

Mạng LAN quan trọng thế nào đối với camera IP?

Đối với hệ thống camera IP, mạng LAN gần như là nền tảng truyền tải dữ liệu.

Một hệ thống phổ biến:

Camera IP → Switch PoE → NVR → Router → Internet

Trong đó, mạng LAN đảm nhiệm việc truyền hình ảnh giữa camera và đầu ghi.

Internet chủ yếu cần thiết khi người dùng muốn truy cập hệ thống từ bên ngoài, sử dụng dịch vụ Cloud/P2P hoặc các tính năng trực tuyến khác.

Ví dụ hệ thống camera IP 4 mắt

Có thể triển khai:

4 Camera IP → Switch PoE → NVR → Router

Switch PoE vừa cấp nguồn vừa truyền dữ liệu cho camera nếu camera hỗ trợ chuẩn PoE tương thích.

Đầu ghi NVR nhận luồng video của camera thông qua mạng LAN và lưu dữ liệu vào ổ cứng.

Router giúp hệ thống kết nối Internet để người dùng có thể xem camera từ xa.

IP tĩnh và DHCP trong mạng LAN

Khi thiết bị kết nối vào mạng, địa chỉ IP có thể được cấp theo hai cách phổ biến.

DHCP

DHCP tự động cấp địa chỉ IP cho thiết bị.

Ví dụ điện thoại kết nối WiFi và tự nhận:

192.168.1.105

Người dùng không cần nhập IP thủ công.

IP tĩnh

IP tĩnh được cấu hình cố định cho thiết bị.

Trong hệ thống camera, kỹ thuật viên thường quản lý địa chỉ IP của camera và đầu ghi một cách có hệ thống để tránh thay đổi địa chỉ ngoài ý muốn.

Ví dụ:

• Camera 1: 192.168.1.101
• Camera 2: 192.168.1.102
• Camera 3: 192.168.1.103
• Camera 4: 192.168.1.104
• NVR: 192.168.1.200

Cách đặt IP có quy hoạch giúp việc quản lý và xử lý sự cố thuận tiện hơn.

Những lỗi mạng LAN thường gặp

Trong quá trình lắp đặt camera và hệ thống mạng, một số lỗi phổ biến gồm:

Trùng địa chỉ IP

Hai thiết bị sử dụng cùng một địa chỉ IP có thể gây xung đột và khiến kết nối hoạt động không ổn định.

Sai lớp mạng hoặc subnet

Ví dụ camera được đặt:

192.168.0.100

trong khi hệ thống đang sử dụng:

192.168.1.x

Nếu subnet mask là 255.255.255.0 và không có định tuyến phù hợp giữa hai mạng, các thiết bị sẽ không thể giao tiếp trực tiếp như khi cùng subnet.

Cáp mạng bị lỗi

Cáp bị đứt, đầu RJ45 bấm sai hoặc tiếp xúc kém có thể khiến thiết bị:

• Không nhận mạng
• Chập chờn
• Chỉ chạy ở tốc độ thấp
• Mất kết nối
• Camera bị giật hoặc mất hình

Switch không đủ băng thông

Hệ thống có nhiều camera độ phân giải cao sẽ tạo ra lưu lượng mạng đáng kể.

Nếu switch hoặc đường uplink có năng lực thấp hơn nhu cầu thực tế, hệ thống có thể gặp tình trạng nghẽn mạng.

Switch PoE không đủ công suất

Đối với camera PoE, ngoài băng thông mạng còn phải tính PoE Budget.

Ví dụ switch có nhiều cổng PoE nhưng tổng công suất nguồn không đủ cho tất cả camera thì một số thiết bị có thể hoạt động không ổn định hoặc không khởi động.

Ưu điểm của mạng LAN

Mạng LAN mang lại nhiều lợi ích:

• Truyền dữ liệu nhanh trong nội bộ
• Chia sẻ máy in và tài nguyên mạng
• Kết nối camera với đầu ghi
• Quản lý thiết bị tập trung
• Không phụ thuộc hoàn toàn vào Internet
• Dễ mở rộng bằng switch
• Có thể triển khai hệ thống WiFi thông qua Access Point
• Phù hợp từ gia đình đến doanh nghiệp

Đối với hệ thống camera, một mạng LAN được thiết kế tốt sẽ giúp camera hoạt động ổn định và giảm nhiều lỗi liên quan đến kết nối.

Mạng LAN và mạng WAN khác nhau thế nào?

Internet có thể được xem là hệ thống mạng diện rộng ở quy mô toàn cầu, nhưng về kỹ thuật Internet là một “network of networks” phức tạp hơn việc chỉ đồng nhất với một mạng WAN đơn lẻ.

Sơ đồ mạng LAN cơ bản cho hệ thống camera

Một mô hình dễ hình dung:

INTERNET
↓
MODEM / ONT
↓
ROUTER
↓
SWITCH PoE
↓
CAMERA IP 1 – CAMERA IP 2 – CAMERA IP 3 – CAMERA IP 4
↓
NVR

Tùy cách thiết kế, NVR có thể kết nối trực tiếp với switch hoặc hệ thống camera có thể sử dụng NVR tích hợp sẵn các cổng PoE.

Kết luận

Mạng LAN (Local Area Network) là mạng cục bộ dùng để kết nối các thiết bị trong một phạm vi giới hạn như nhà ở, cửa hàng, văn phòng hoặc doanh nghiệp.

LAN là nền tảng quan trọng của nhiều hệ thống công nghệ hiện nay. Máy tính, máy in, NAS, camera IP, đầu ghi NVR, Access Point và thiết bị IoT đều có thể trao đổi dữ liệu thông qua mạng LAN.

Đặc biệt với hệ thống camera IP, hiểu rõ LAN, địa chỉ IP, DHCP, IP tĩnh, router, switch và PoE sẽ giúp quá trình lắp đặt và xử lý sự cố dễ dàng hơn rất nhiều.

Câu hỏi thường gặp về mạng LAN

1. Mạng LAN có cần Internet không?

Không. Các thiết bị trong mạng LAN vẫn có thể giao tiếp nội bộ mà không cần Internet nếu hệ thống mạng được cấu hình phù hợp.

2. Mất Internet thì camera IP có ghi hình được không?

Có thể. Nếu camera, switch và NVR vẫn hoạt động trong mạng LAN, đầu ghi vẫn có thể nhận và lưu hình ảnh. Tuy nhiên, khả năng xem từ xa qua Internet sẽ bị ảnh hưởng.

3. WiFi có phải mạng LAN không?

WiFi là công nghệ kết nối không dây. Thiết bị kết nối WiFi có thể trở thành một phần của mạng LAN.

4. Switch có cấp địa chỉ IP không?

Switch Layer 2 thông thường không cấp IP cho thiết bị. Trong mạng gia đình, chức năng DHCP thường nằm trên router hoặc một DHCP server khác.

5. Switch PoE khác switch thường như thế nào?

Switch PoE có khả năng cấp nguồn điện qua cáp Ethernet cho thiết bị tương thích PoE. Switch thường chủ yếu đảm nhiệm truyền dữ liệu và không cấp nguồn PoE.

6. Camera IP có bắt buộc phải có Internet không?

Không. Camera IP có thể hoạt động trong mạng LAN mà không có Internet. Internet thường cần khi muốn truy cập từ xa hoặc sử dụng các dịch vụ trực tuyến.

7. Mạng LAN 1 Gbps có nghĩa Internet cũng đạt 1 Gbps không?

Không. 1 Gbps có thể chỉ là tốc độ liên kết trong mạng LAN. Tốc độ Internet còn phụ thuộc gói cước, thiết bị và hạ tầng của nhà cung cấp.
